Kompensations­anlagen­bau
& Aktive Filter­anlagen

  • Fertigung nach DIN VDE 0560, DIN VDE 0660, IEC 439, IEC 70/831
  • Nennleistungen bis 200 kvar pro Modul
  • Nennspannung bis 690 V
  • Nennstrom bis 630 A

Aktive Harmonische Filter

Durch zunehmenden Einsatz nichtlinearer Lasten entstehen zunehmend Oberschwingungen, welche sich vor allem in Form von Spannungsabsenkungen und -verzerrungen bemerkbar machen. Moderne aktive Filter bieten die Möglichkeiten der Oberschwingungskompensation, Lastsymmetrierung, cos φ-Regelung und Flickerreduktion in einem Gerät.

Anwendungen:

  • Aktives Filtern von Oberschwingungen bis zur 50. Harmonischen, hochdynamisch in Echtzeit in Sonder- und Problemfällen, bei welchen klassische Lösungen an ihre Grenzen geraten

Ausführungen:

- Als kompakte Wandgeräte bis 90A Filterstrom

- Modular im Stahlblechstandschrank, kaskadierbar bis 750A Filterstrom / System

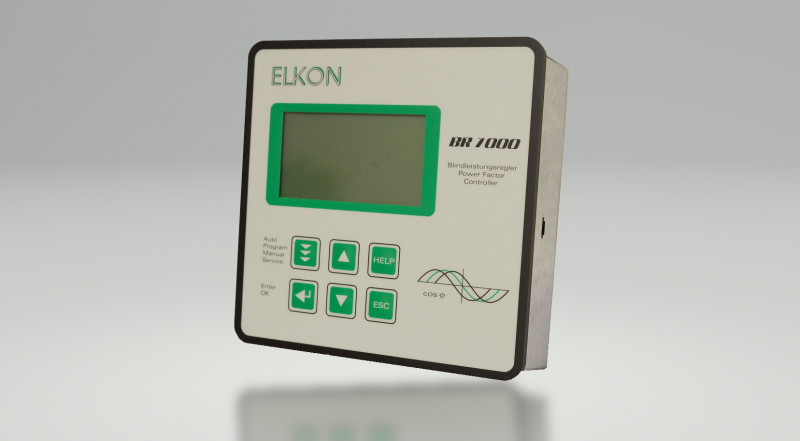

Blindleistung­sregler BR6000 / BR7000

  • innovatives Design, günstiger Preis
  • einfache Installation
  • anwenderfreundliche Bedienung
  • Multifunktionsdisplay
    • alphanumerisch / grafische Anzeige
    • Menüführung in Landessprache
    • Großes LCD Display (2*16 Zeichen)
    • Displaybeleuchtung
  • intelligentes Regelverhalten:
    optimierte Ausregelzeit bei minimalen Schaltspielen
  • Regelverhalten programmierbar
  • Editierbare Regelreihen
  • Anzeige aller Systemparameter
  • Speicherung diverser Werte
  • Alarm-Relais
  • 4 Quadrantenbetrieb (z.B. Generatorbetrieb)
  • großer Messspannungsbereich (50-525V L-L)

Dynamische Kompensation

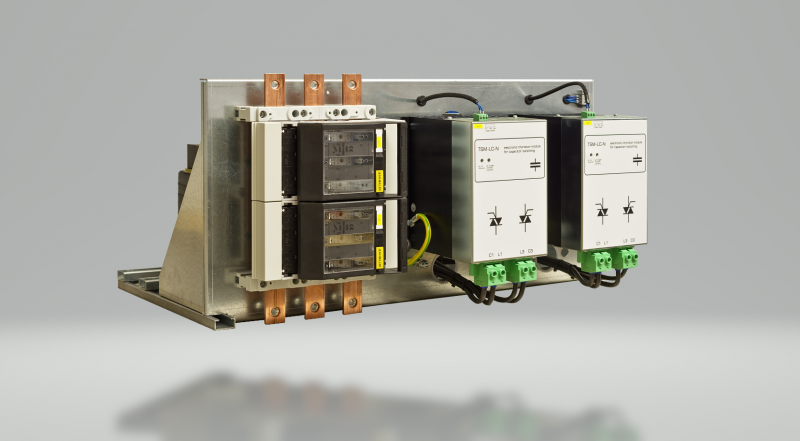

Dynamische Blindleistungskompensation

In Netzen mit schnellen Lastwechseln ist der Einsatz herkömmlicher Blindleistungskompensationsanlagen mit Schützen zum Schalten der Leistungskondensatoren ungeeignet. Mit dem Einsatz dynamischer Blindleistungskompensationsanlagen können Kondensatoren „sanft" innerhalb weniger Millisekunden beliebig oft und lange ans Netz geschaltet werden. Die dynamischen Kompensationsmodule zeichnen sich durch folgende Eigenschaften aus:

  • transientenfreies Schalten
  • verschleißfreies Schalten , unbegrenzte Schaltspiele
  • intergriertes Sammelschienensystem 630A mit NH-Sicherungslasttrenner je Stufe und superflinken NH-Sicherungen zum Schutz der Thyristoren
  • eigensicherer Thyristorleistungsschalter für max. 80 kvar mit interner Überwachung folgender Parameter
    • Netzspannung
    • Phasenlage
    • Kondensatornennstrom
    • Temperatur
  • Anzeige im Störungsfall sowie Abschaltung der Stufe mit automatischer Wiederzuschaltung nach Wegfall der Störungsursache
  • bei verdrosselter Ausführung hochlinerare Filterkreisdrosseln Temperaturklasse T40B
  • PCB-freie MKP-Leistungskondensatoren

Die Schaltung der Module erfolgt über einen speziellen dynamischen Blindleistungsregler, der den Leistungsfaktor in Echtzeit innerhalb von 2 Netzperioden erfasst und die Kompensationsstufen ansteuert.

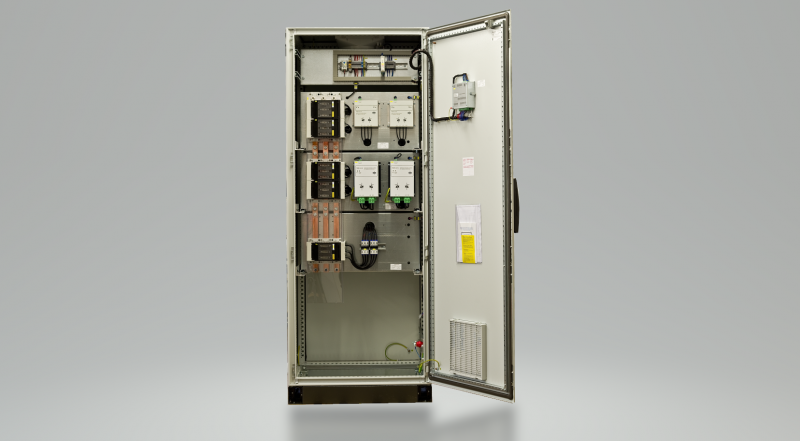

Gemischt-dynamische Blindleistungskompensation

Die von der Firma ELKON entwickelten gemischt-dynamischen Kompensationsanlagen vereinen die Vorteile der dynamischen Blindleistungskompensation mit denen der kostengünstigeren Variante mit konventioneller Schützschaltung. Dabei werden dynamisch und konventionell geschaltete Baugruppen gemeinsam in einer Kompensationsanlage eingesetzt. Über ein spezielles Regelsystem werden schnelle Lastwechsel mit dem dynamischen Teil der Anlage kompensiert , die Grundlast mit dem konventionellen Teil.

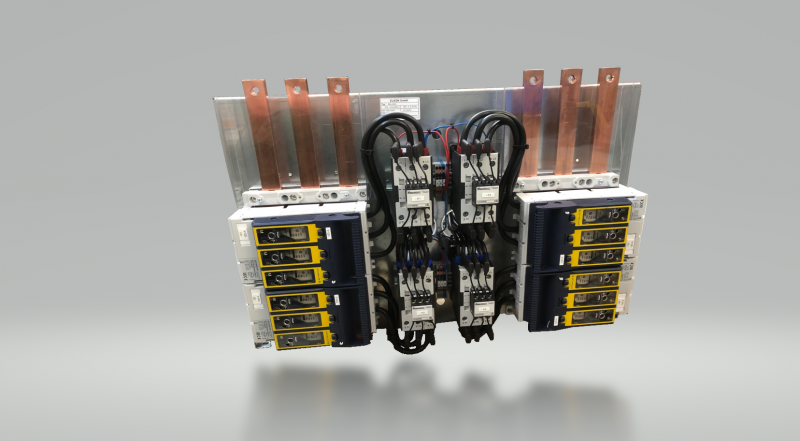

Kompensations­module, verdrosselt

Einbaufertige Kompensationsmodule für Schrankbreiten 600,800,850 mm einfache Erweiterungsmöglichkeit, Ansteuerung steckbar ausgeführt.

Fertigung nach DIN VDE 0560 , DIN VDE 0660 , IEC 439 , IEC 70/831.

Nennspannung 400 V 50 Hz
Umgebungstemperatur max. 35°C
Nennleistung 2,5-150 kvar
Kondensatoren PCB-freie MKP-Leistungskondensatoren
selbstheilend mit Überdruckabreißsicherung
mit biologisch abbaubarem Öl gefülllt
Verlustleistung an den Anschlußklemmen < 0,3W/kvar
optional : trockene Kondensatoren
Entladung der Kondensatoren mit Widerständen
optional mit Entladedrossel
Schütze spezielle Kondensatorschütze
bei unverdrosselten Anlagen mit Vorwiderständen
zur Begrenzung des Einschaltstromes
Absicherung Gruppenabsicherung über NH-Sicherungslasttrenner
Filterkreisdrosseln Verdrosselungsgrad 5-16% mit Temperaturüberwachung
verlustarme , hochlineare Ausführung
Temperaturklasse T40/B
Lieferumfang Kompensationsmodul
Sammelschienenverbinder
Berührungsschutzabdeckung für Sammelschiene
Steckverbinder für Steuerung

Einbauschienen für verwendeten Schaltschrank nach Typ und Einbautiefe separat bestellen

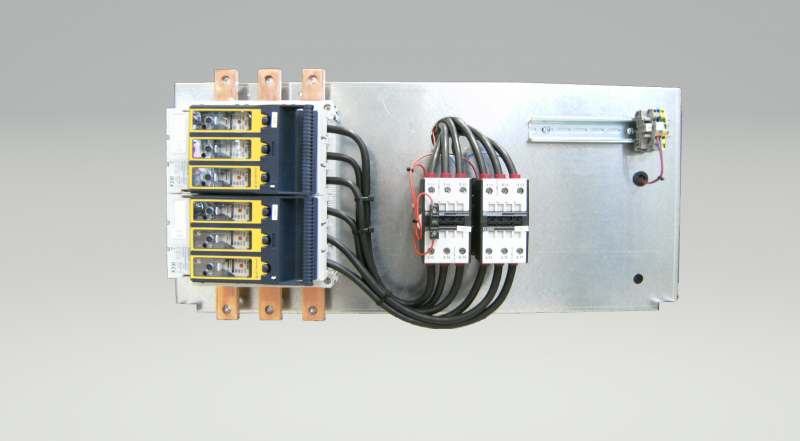

Kompensations­module, unverdrosselt

Einbaufertige Kompensationsmodule für Schrankbreiten 600,800,850 mm einfache Erweiterungsmöglichkeit, Ansteuerung steckbar ausgeführt.

Fertigung nach DIN VDE 0560 , DIN VDE 0660 , IEC 439 , IEC 70/831.

Nennspannung 400 V 50 Hz
Umgebungstemperatur max. 35°C
Nennleistung 5-200 kvar
Kondensatoren PCB-freie MKP-Leistungskondensatoren
selbstheilend mit Überdruckabreißsicherung
mit biologisch abbaubarem Öl gefülllt
Verlustleistung an den Anschlussklemmen < 0,3W/kvar
optional : trockene Kondensatoren
Entladung der Kondensatoren mit Widerständen
optional mit Entladedrossel
Schütze spezielle Kondensatorschütze
für unverdrosselte Anlagen mit Vorwiderständen
zur Begrenzung des Einschaltstromes
Absicherung Gruppenabsicherung über NH-Sicherungslasttrenner
Lieferumfang Kompensationsmodul
Sammelschienenverbinder
Berührungsschutzabdeckung für Sammelschiene
Steckverbinder für Steuerung

Einbauschienen für verwendeten Schaltschrank nach Typ und Einbautiefe separat bestellen.

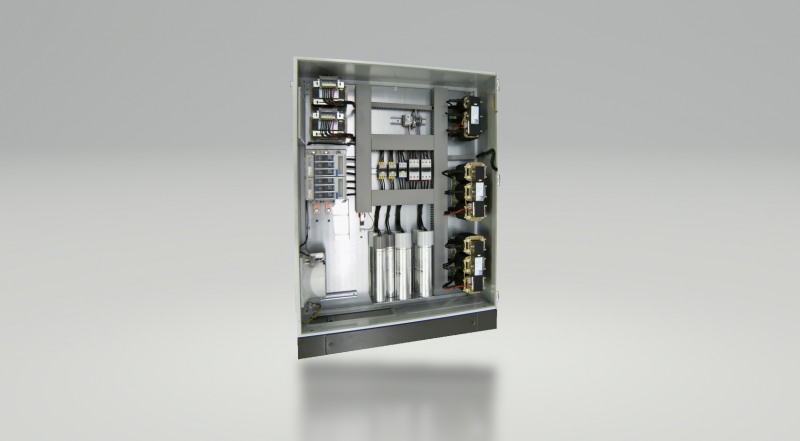

Kompensation in Kompaktbauweise

Anschlussfertige Kompensationsanlage kleiner Leistung im Wandschrank, unverdrosselt oder verdrosselt 5-16%.

Fertigung nach DIN VDE 0560 , DIN VDE 0660 , IEC 439 , IEC 70/831.

Nennspannung 400 V 50 Hz
Umgebungstemperatur max. 35°C
Nennleistung 15-150 kvar
Gehäuse Stahlblechschrank IP 30, Kabeleinspeisung von unten
Kondensatoren PCB-freie MKP-Leistungskondensatoren
selbstheilend mit Überdruckabreißsicherung
mit biologisch abbaubarem Öl gefülllt
Verlustleistung an den Anschlußklemmen < 0,3W/kvar
optional : trockene Kondensatoren
Entladung der Kondensatoren mit Widerständen
optional mit Entladedrossel
Schütze spezielle Kondensatorschütze
bei unverdrosselten Anlagen mit Vorwiderständen
zur Begrenzung des Einschaltstromes
Absicherung Gruppenabsicherung über NH-Sicherungslasttrenner
Filterkreisdrosseln Verdrosselungsgrad 5-16% mit Temperaturüberwachung
verlustarme , hochlineare Ausführung
Temperaturklasse T40/B

optional lieferbar :
  • Anlagen mit Überstromrelais
  • Anlagen mit Schnellentladedrosseln
  • Anlagen mit Tonfrequenzsperre

Kompensation in Schrankbauweise

Anschlussfertige Kompensationsanlage in Modulbauweise zur Zentralkompensation in oberwellenbehafteten Netzen

Fertigung nach DIN VDE 0560 , DIN VDE 0660 , IEC 439 , IEC 70/831.

Nennspannung 400 V 50 Hz
Umgebungstemperatur max. 35°C
Nennleistung 150 - 1200 kvar andere Leistungen auf Anfrage
Gehäuse Stahlblechschrank IP 30, Kabeleinspeisung von unten
Kondensatoren PCB-freie MKP-Leistungskondensatoren
selbstheilend mit Überdruckabreißsicherung
mit biologisch abbaubarem Öl gefülllt
Verlustleistung an den Anschlußklemmen < 0,3W/kvar
optional : trockene Kondensatoren
Entladung der Kondensatoren mit Widerständen
optional mit Entladedrossel
Schütze spezielle Kondensatorschütze
Absicherung Gruppenabsicherung über NH-Sicherungslasttrenner
Filterkreisdrosseln Verdrosselungsgrad 5-16% mit Temperaturüberwachung
verlustarme, hochlineare Ausführung
Temperaturklasse T40/B

Ausführung in Nennspannung 208 V , 400V , 525 V 690 V möglich

optional lieferbar :

  • Anlagen mit Überstromrelais
  • Anlagen mit Schnellentladedrosseln
  • Anlagen mit Tonfrequenzsperre
  • Kombifilteranlagen

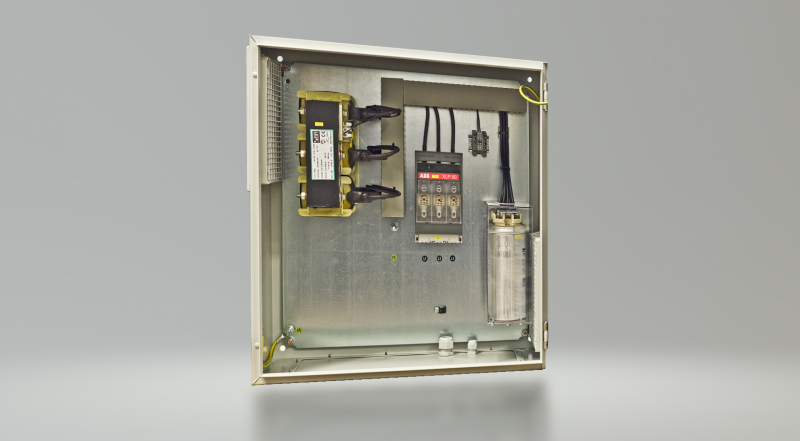

Festkompensation

Anschlussfertige Baugruppe zur Einzelkompensation von Transformatoren und Motoren, unverdrosselt und verdrosselt, 5-16% wahlweise mit oder ohne Schütz.

Fertigung nach DIN VDE 0560 , DIN VDE 0660 , IEC 439 , IEC 70/831.

Nennspannung 400 V 50 Hz
Umgebungstemperatur max. 35°C
Nennleistung 2,5-100 kvar
Gehäuse Stahlblechschrank IP 30, Kabeleinspeisung
Kondensatoren PCB-freie MKP-Leistungskondensatoren
selbstheilend mit Überdruckabreißsicherung
mit biologisch abbaubarem Öl gefülllt
Verlustleistung an den Anschlussklemmen < 0,3W/kvar
optional : trockene Kondensatoren
Entladung der Kondensatoren mit Widerständen
optional mit Entladedrossel
Schütze spezielle Kondensatorschütze
bei unverdrosselten Anlagen mit Vorwiderständen
zur Begrenzung des Einschaltstromes
Absicherung Gruppenabsicherung über NH-Sicherungslasttrenner
Filterkreisdrosseln Verdrosselungsgrad 5-16% mit Temperaturüberwachung
verlustarme , hochlineare Ausführung
Temperaturklasse T40/B
