Netzanalyse- und Oberwellenanalyse
Netz- und Oberwellenanalyse

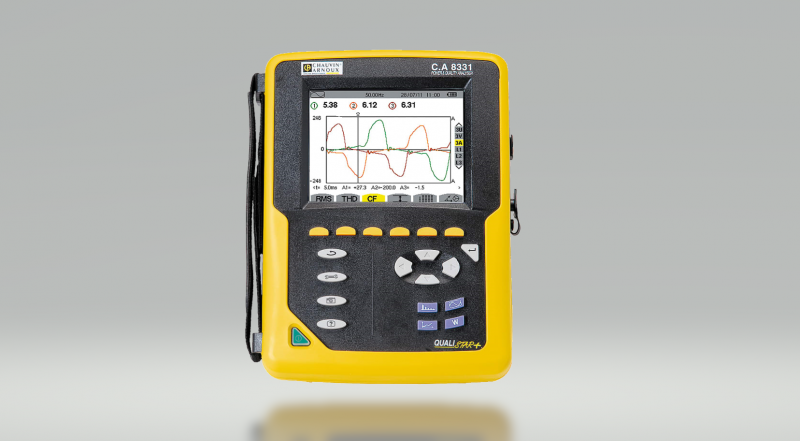

Als Serviceleistungen auf ingenieurtechnischem Gebiet bieten wir Netz- und Oberwellenanalysen zur Bewertung der Netzparameter sowie zur speziellen Problemerkennung an. Für diese Aufgaben steht Ihnen moderne, hochgenaue Messtechnik zur Verfügung.
Anwendungen:
Netzparameter- und Oberwellenmessungen,
- Auswahl und Optimierung von Kompensationsanlagen
- Auffinden der Quellen von Netzproblemen
- Erarbeitung und Realisierung von Maßnahmen zu Ihrer Beseitigung
- Flickermessung und Messung der Netzqualität
gemäß Vorgaben des jeweiligen EVU
- Realisierung von Maßnahmen zur Einhaltung der jeweiligen Grenzwerte
Leistungsumfang
Netzanalyse:
- Dreiphasenmessung / Messperiode 10 min.
- (Langzeitmessung über mehrere Tage)
- Spannung L1/L2/L3, Mittelwert
- Strom L1/L2/L3, Mittelwert
- Maxima der Spannung / Messperiode
- Maxima des Stromes / Messperiode
- Wirkleistung
- ind./ kap. Blindleistung
- Scheinleistung
- Leistungsfaktor
- Energieverbrauch
- grafische Dokumentation und Auswertung

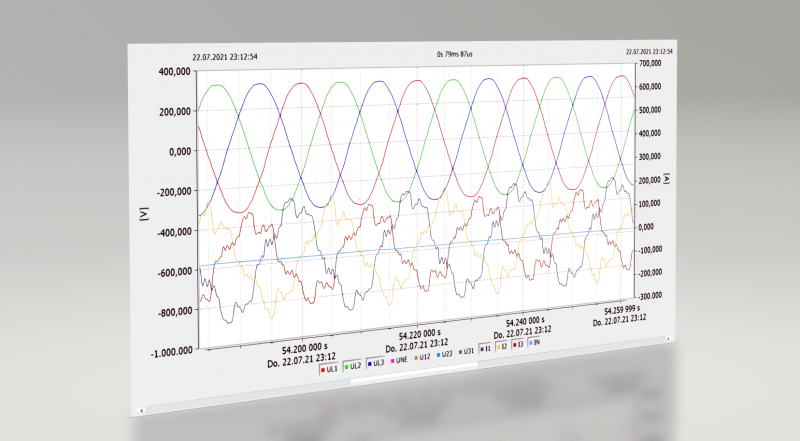

Oberschwingungsanalyse:
- Oberwellenanalyse gemäß IEC 555
- Punkt- oder Langzeitmessung
- Harmonische von Spannung und Strom bis 30. Oberwelle
- Gesamtklirrfaktor
Flickermessung / Spannungsqualität ( EN 50 160 )
- Flickermessung gemäß den Normen IEC 868, IEC 1000-4-15
- Kurzzeitflicker Pst, Lanzeitflicker Plt
- Messung der Spannungsunsymmetrie
- Dokumentation der Spannungsunterbrechungen
Auswertung
Auswertung der gewonnenen Messwerte gemäß der speziellen Problematik des Kunden ( z.B. Einhaltung der Vorgaben des EVU; Reduzierung der erzeugten Harmonische oder Flicker, Verbesserung des Leistungsfaktors o.a.)
Erarbeitung von Vorschlägen zur Lösung der aufgetretenen Probleme;
bei Bedarf Angebotserarbeitung für kundenspezifische Lösungen
